A HETE-2 optikai kamera-rendszere
A HETE-2 optikai kamerái az eredeti HETE szonda UV kameráit helyettesítik. A négy azonos, UV érzékeny CCD kamerát két darab ACS és két 'Boresight' kamera váltotta fel.
ACS kamerák
 |

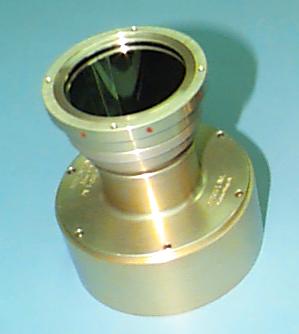

A HETE-2 ACS kamerái alapvetõen a HETE-1 UV kameráinak másolatai, néhány változtatással. Legfontosabb különbségek, hogy a CCD chip kisebb méretû, nem UV érzékeny (a szûrõ az R sávra van optimalizálva), és a kamerák 45°-os szögben meg van döntve a mûhold z tengelyéhez képest, ezért nem vesznek részt a tudományos munkában. A bal oldali képen az egyik ACS kamera látható hõpajzsok és a szondára erõsítéshez szükséges tartóelemek nélkül. |
Boresight kamerák:
|

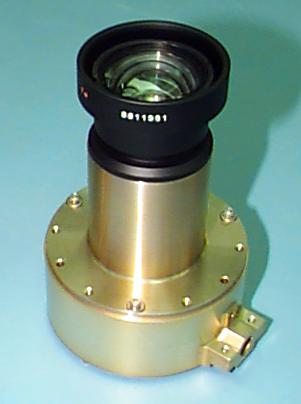

A Boresight kamerák egészen új tervezésûek a szondán és arra hivatottak, hogy az SXC rendszert további kedvezõ tulajdonságokkal lássák el. Ezek a kamerák az SXC detektorokhoz közel, azok alaplapjára vannak szerelve így a kettõ közt fellépõ hõmérsékleti különbségek elhanyagolhatóan kicsik. A Boresight kamerákban ugyanolyan CCD-ket alkalmaznak mint az ACS kamerákban, de a lencsék fókusztávolsága nagyobb, ezért a látómezejük kisebb (5.5°), szemben az ACS kamerák 12.5°-os látómezejével. Ezek a kamerák a látható spektrum kék részére vannak optimalizálva a Hold fényének szóródása miatt kialakuló zavaró hatás minimalizálása érdekében. A jobb oldali képen látható az egyik kamera SXC-vel való egybeépítése elõtti formája. |
 |
