Az SXC röntgen kamera

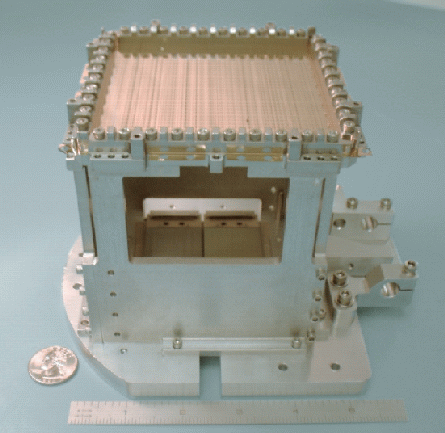

A lágy röntgen tartományban érzékeny SXC-k detektorai valójában egydimenziós kódolt maszkkal ellátott CCD kamerák, amelyek hasonlóan mûködnek mint a WXM detektorok. A HETE-2-n 2 db SXC van, az egyik a mûhold x-tengelyével párhuzamosan, a másik erre merõlegesen az y-tengely mentén van elhelyezve. Az SXC CCD chipjének pixelei a maszk távolságából nézve csak 33" méretûek.

Az SXC-k és a WXM együttesen a 0,5 - 25 keV-ig terjedõ energia-tartományt fedik le. A WXM detektor felülete lényegesen nagyobb, és érzékenysége is jobban belenyúlik a lágy gamma sávba mint az SXC-é. Másrészrõl viszont az SXC kamerák jobb szögfelbontással rendelkezik illetve az alacsonyabb, 0,5 - 2 keV energiájú fotonokra érzékeny; ami azért jó mert a GRB-k energiájuk egy jelentõs részét ebben a tartományban sugározzák ki. Várhatóan az SXC-k harmad annyi GRB-t észlelnek mint a WXM, de azt nagyobb pontossággal.



Az SXC kamera mindengyik detektora két db 2048x4096 pixeles CCD chipet tartalmaz kb 100 mm-re a nagyon finoman vonalazott maszk mögött. A CCD chip úgy van beállítva, hogy az oszlopai párhuzamosak legyenek a maszk vonalaival. A vezérlõegység folyamatosan olvassa a soronkén összegzett feszültségeket, így egydimenziós képet alkot.

A kamera adatai:

Méretei: 10 cm x 10 cm x 17,5 cm

Érzékelõ felület: 7,4 cm² detektoronként

CCD-k: Két db MIT/LL CCID-20 SXC kameránként, 2048x4096 pixel/CCD, 15 mikron/pixel

Érzékenységi tartomány: 500 eV - 14 keV

Spektrális felbontás: 525 eV-on: 46 eV, 5,9 eV-on 129 eV

A detektorok kvantumhatásfoka: 93% 5 keV-on, 20%< a 0,5 - 14 keV-os sávban

Idõ felbontás: 1,2 sec

Látómezõ mérete: 0,91 szteradián

A fókuszsík mérete: 33" pixelenként

Kitörés érzékenység: 0,47 beütés cm^-2s^-1

Helymeghatározási pontosság: Halvány kitörés esetén 15", fényes kitörésnél 3"

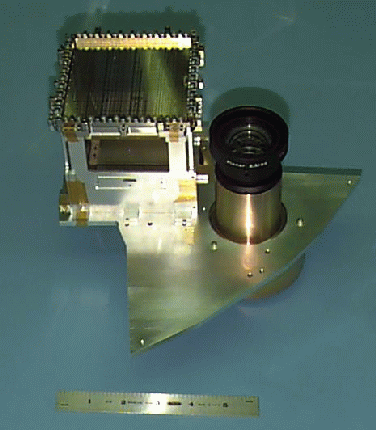

A kitûnõ CCD-vel és a maszk kedvezõ tulajdonságaival az SXC speciálisan érzékeny a keringés alatt bekövetkezõ hõmérsékleti változásokra. Ezek a különbségek negatívan befolyásolhatják a kamerák asztrometriai pontosságát. A hatás csökkentésére 2 db Boresight (amit fordíthatunk furatirányzéknak, vagy akár csõlátásnak is) kamerát helyeztek el SXC detektorokkal egy síkban. Ezek a kamerák fogják megteremteni a kapcsolatot az SXC röntgen képe és az optikai kép között. Elõreláthatólag a kamerák néhány ívperces pontossággal fognak mûködni minden olyan szélsõséges hõmérsékleten ami a HETE-2-t érheti.

A kamera jellemzõi:

Objektív: Zeiss 80mm, f/2.8

CCD kamera: MIT/LL CCID-22: 512x512 pixel, 15 mikron/pixel

A chip mûködése: kép léptetése 2x2 pixel összegzésével

Látómezõ mérete: 5,5 fok

Pixelek szögmérete: 74 ívmásodperc (2x2 pixel összegzési módban)

Kiolvasási idõ: 1 sec

Sávszélesség: 560-670 nm

Érzékenységi határ: R=7-8
