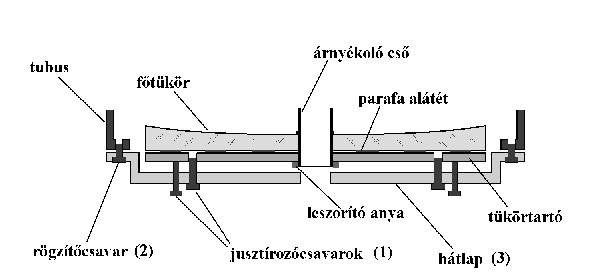

I.2 A segédtükör felfogása, mechanikai beállítása, fókuszálás

A fókuszálás a segédtükör optikai tengellyel párhuzamosan történő mozgatásával történik. Annak érdekében, hogy a fókuszálás során ne romoljon el az optikai elemek egymáshoz képesti beállítása, a mozgatás mechanikai tengelye szintén jusztírozható módon készült.

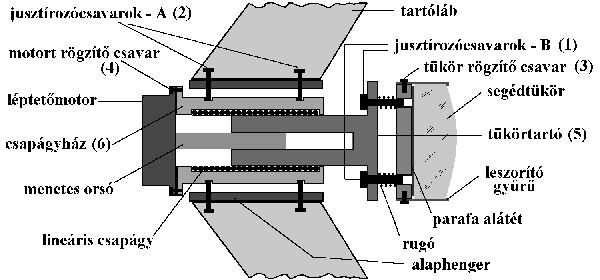

A segédtükör felfogatását és beállítási lehetőségeit, valamint a fókuszálás mikéntjét szemlélteti a 2.3 és 2.4 ábra.

Amennyiben a tükör kivétele szükséges (pl. alumíniumozás céljából), akkor a "B" jusztírozócsavarok kioldásával lehet kiemelni a tükröt. Ezután a tükör rögzítő csavarok kivételével a leszorító gyűrű (forgatva) lehúzható. A leszorító gyűrű oldalán a rögzítőcsavarok furata ovális, így a gyűrű hátratolásával lehet szabályozni a tükör leszorításának erősségét. Az előfeszítés rugalmasságát a tükör alá helyezett parafa alátét biztosítja. A "B" jusztírcsavarok (3 db. 120 fokra) esetében nem csavar-ellencsavar, hanem rugós előfeszítés található, melyek segítségével a tükör dönthető a tükörtartóhoz képest.

A tükörtartó mozgatását egy ötfázisú léptetőmotor végzi, 3000 lépés/fordulat felbontásban. A motor által mozgatott menetes orsó menetemelkedése 1,5 mm, vagyis egy léptetés a tükör pozíciójában 5 m m változást jelent. Ez az eredő fókuszpont főtükörhöz képesti pozíciójában (back fókusz) mintegy 40-szer ekkora, vagyis 0,02 mm elmozdulást eredményez. A tükörtartó akadás, szorulás nélküli mozgásához a tükörtartó egy lineáris csapágyban fut, a szabad mozgástartomány mintegy ą 15 mm. E mozgatás tengelyének az optikai tengellyel egybe kell esnie. Ennek beállítását teszi lehetővé a csapágyházat rögzítő 3x2 db "A" jusztírozó csavar. A beállítást a következő képpen végezhetjük el:

Egy lézer segítségével jelöljük ki az optikai tengelyt. Ehhez szolgál segítségül a fotométer-adapter felső része, illetve egy lézer feltét (l. 2.5 és 2.6 ábra). A lézert helyezzük be a tartóba, s az elülső (tűlyukhoz közelebbi) állítócsavarok segítségével addig pozícionáljuk a lézercsövet, amíg a sugár át nem jut a tűlyukon, s pl. a falon megfigyelt folt maximális intenzitást nem mutat. Ezek után csatlakoztassuk a fotométer feltét felső részét a távcsőhöz, és a fotométer elforgatását lehetővé tévő részt az azt rögzítő hernyócsavar feloldásával emeljük ki, és helyére csatlakoztassuk a lézerfeltétet.

Most emeljük ki a teljes segédtükör tartót. Ehhez a léptetőmotort rögzítő csavarokat távolítsuk el (l. 2.3 ábra), a motornál fogva finoman, elforgatás nélkül húzzuk hátra a tükörtartót a 2.5 ábrán látható helyzetig. Ekkor kézzel hozzáférünk a menetes orsóhoz, aminek tekerésével a motort és az orsót leválaszthatjuk a tükörtartóról. érdemes ezt úgy végezni, hogy a tubus kissé a horizont alá nézzen, ekkor nem esik ki a segédtükör a saját súlyánál fogva, amíg a leválasztott motort és orsót letesszük. A tükröt és tükörtartót eztán finoman, a főtükör felé mozgatva kihúzhatjuk a lineáris csapágyból, majd kivehetjük a csapágyházat is az azt rögzítő 6 "A" jusztírozó csavar feloldásával. Ezután jelöljük ki a lábak által tartott alaphenger középpontját egy, az ebbe a hengerbe a főtükörtől távolabb eső belső peremén illeszthető, középen furattal ellátott sablon segítségével (ez a lézerfeltéttel együtt található meg). Ezen a lapon megjelenik a lézersugár foltja, amit a lézerfeltét hátsó állítócsavarjainak segítségével addig mozgassunk, amik a sugár át nem halad ennek a kör alakú sablonnak a közepébe fúrt lyukon. Amikor a kupola falára így már két kis lyukon (a lézer feltét és a sablon furatán) át vetülő folt elérte maximális intenzitását, finoman rögzítsük, húzzuk meg a lézert állító csavarokat. Ezzel kijelöltük az optikai tengelyt. Innetől kezdve ne nyúljunk a lézerhez!

2.5 és 2.6 ábra
Az optikai tengely kijelölése, az ehhez szükséges lézer feltét

Ezután helyezzük vissza a csapágyházat, majd ebbe csúsztassuk be a tükörtartót, illetve a motort és a menetes orsót is (kb. 10 fordulattal behajtva az orsót a tükörtartóba) illesszük vissza, de a motort ne rögzítsük csavarokkal a csapágyházhoz (l. 2.5 ábra). így a motornál fogva ki-be tologathatjuk a segédtükröt mintegy 25 mm-es amplitúdóval. Most jelöljük ki a segédtükör középpontját, ehhez használhatjuk az előbbi, kör alakú, középen fúrt sablont, amit a leszorító gyűrűhöz rögzíthetünk. Toljuk előre a motornál fogva a segédtükröt, amíg a motor nem ütközik a csapágyháznak. Nézzük meg, hogy a lézer foltja milyen messze esik a sablon közepétől (amit a lyuk jelöl ki). Ha szükséges, akkor az alaphengerben lévő, a csapágyházat tartó csavarok segítségével hozzuk középre a foltot. Eztán engedjük hátra a segédtükröt, amíg a "B" jusztírozó csavarok föl nem ütköznek a csapágyházon. Ekkor is vizsgáljuk meg a lézer által kijelölt tengely távolságát a sablon által kijelölt tükör-középponttól, és a fentiekhez hasonlóan az "A" jusztírozó csavarok segítségével addig mozgassuk a csapágyházat, amig a folt a furatra nem esik. Ezt a két műveletet ismételgessük felváltva, amíg a tükörtartó mindkét szélső pozíciójánál egybe nem esik a sablon furata a lézer által kijelölt tengellyel.

Most vegyük le a leszorító gyűrűről a sablont, és a "B" jusztírozó csavarok segítségével addíg döntsük a segédtükröt, amíg a visszavert sugár foltja (l. 2.5 ábra) meg nem közelíti a lézer feltéten található tűlyukat, vagyis a kilépő sugár foltját. Most ismét toljuk előre a segédtükröt, majd engedjük hátra, s vizsgáljuk meg, a visszavert sugár foltja hogyan mozog. A "B" jusztírozó csavarok állításával – az előbbiekhez hasonlóan – tovább finomítsuk a csapágyház helyzetét, amíg a tükör ki-be mozgatása során a visszavert sugár foltja nem mozdul el, folyamatosan egybeesik a kilépő sugár foltjával. Ezzel a tükör mozgatásának mechanikai tengelyét párhuzamossá és egybeesővé állítottuk az optikai tengellyel.

Az itt ismertetett eljárást mindannyiszor el kell végezni, ha a főtükör kivételre kerül, vagy a csapágyház pozíciója megváltozik. Amennyiben csak a segédtükröt távolítjuk el, de a tükörtartóhoz nem nyúlunk, úgy csak az optikai elemek jusztírozását (l. II.3 fejezet) kell elvégezni.
