IV. Elektronikai, számítástechnikai eszközök

Az észlelőszoba képe a 4.8 ábrán látható. Az 1-es DCF óra segítségével az észlelések megkezdése előtt állítsuk be a számítógép (3) óráját. A DCF óra antennája kör alakban felcsévélt vezetékből áll, amely körlapra merőleges (forgás)tengelynek vízszintesen, é-D irányban kell állnia ahhoz, hogy az adó jeleit venni tudja. Amennyiben nem mutatja az óra az időt, ellenőrizzük az antenna pozícióját (az óra mögött található egy farúdon, nekitámasztva a sarokban a falnak). Mind a DCF óra, mind a számítógép egy szünetmentes tápegységhez (4) kapcsolódik.

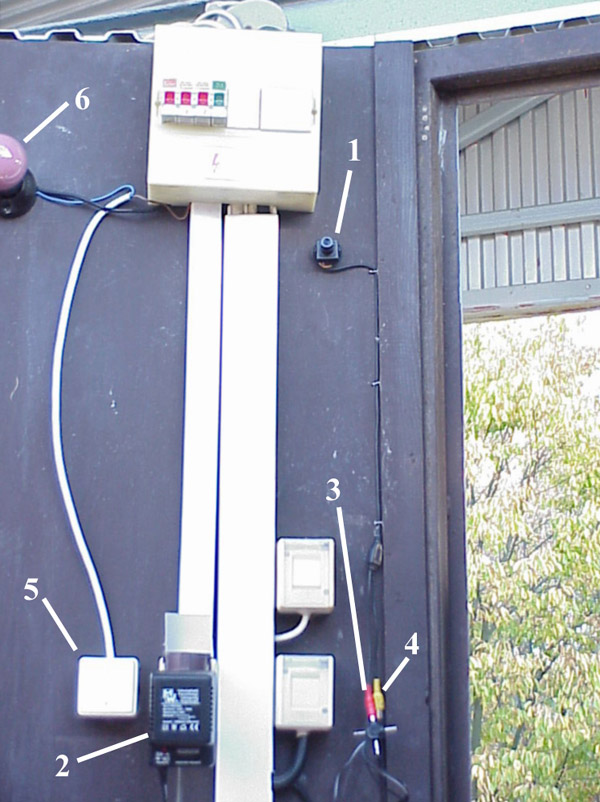

A 2-el jelölt minotor arra szolgál, hogy észlelés közben ellenőrizni tudjuk a távcső pozícióját (l. a Coordinátorról szóló rész végén a megjegyzést!, IV.2 fejezet vége). Ezt egy kis, a kupola déli oldalának ajtaja mellett felszerelt CCD panelkamera segítségével tehetjük meg (l. 4.9-es ábra). A falra szerelt CCD kamera (1) videojele az ajtófélfa mellet fut le, s egy sárga RCA csatlakozóval (4) kapcsolódik az észlelőszobába futó kábelhez. Ez a szobában a kábelcsatornában fut a TV-ig (4.8 ábra, 2), aminek hátsó falán egy BNC aljzatra csatlakozik. E csatlakozó mellet található egy kapcsoló, amivel a TV-t át lehet kapcsolni normál TV adás, illetve a videojel fogadására (csak a video jelet fogadja, az audiot nem). A CCD kamerát egy stabilizált adapter (4.9 ábra, 2) látja el árammal, amit 12 V-os feszültségre kell állítani. A tápkábel a videojel mellet fut fel a kamerához az ajtófélfa mellett, az adaptert ehhez egy piros színű csatlakozóval (3) lehet csatlakoztatni. Ahhoz, hogy a kamera lássa éjjel a távcsövet, kis mértékben meg kell világítani a kupola belsejét. Ezt a falra szerelt 40 W-os piros izzó (6) bekapcsolásával (5) tehetjük meg.
